# JB/ZQ 4321標準中U型螺栓的尺寸與標準知識科普

## 一、標準概述

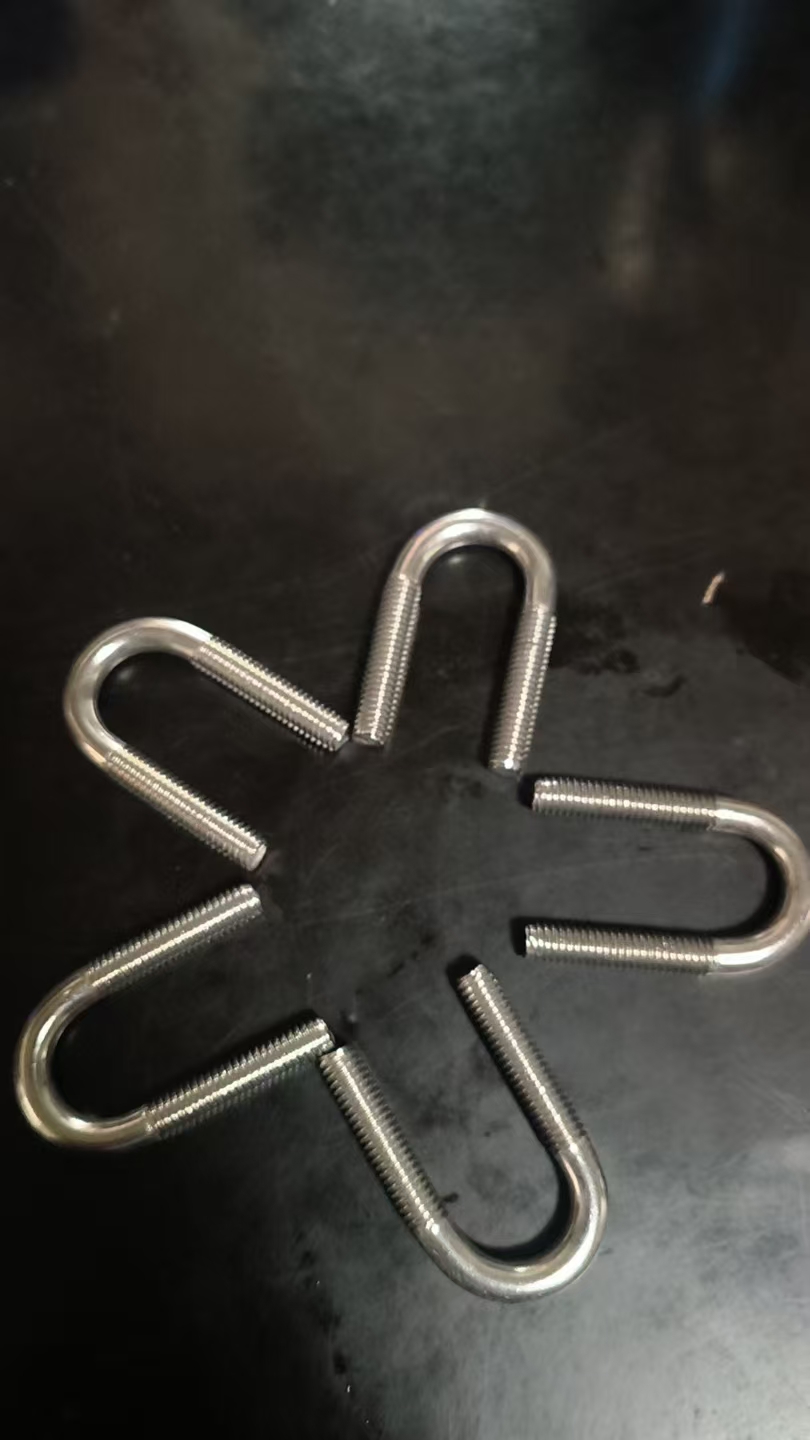

U型螺栓（又稱騎馬螺栓）是一種U形非標緊固件，兩端帶有螺紋，通過螺帽配合固定管道或片狀物（如汽車板簧、建筑結構件等）。其名稱源于安裝時類似“騎馬”的形態。盡管U型螺栓無統一國家標準，但機械行業標準**JB/ZQ 4321-2006**（替代舊版JB/ZQ 4321-1997）是目前廣泛采用的技術規范，規定了其尺寸、材質、性能及標記方式。

該標準覆蓋了碳鋼與不銹鋼材質，適用于管道固定、車輛底盤連接、橋梁工程等領域。國際對標標準包括德標DIN 3570、美標IFI 136等，支持定制化生產。

---

## 二、尺寸規格

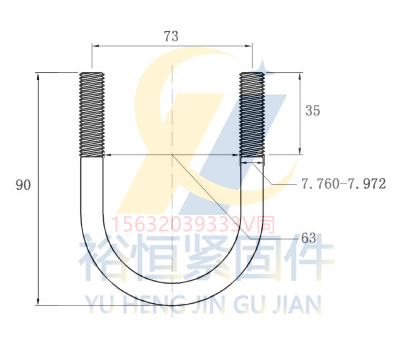

### 1. 核心參數

U型螺栓的規格主要由**管子外徑（Da）**決定，其他關鍵參數包括：

- **R**：彎曲半徑，與Da相關；

- **d**：螺紋規格（如M6、M12等）；

- **總長（L0）**：螺栓整體長度；

- **a、b、m**：分別為U形開口寬度、腿部間距及螺紋段長度。

### 2. 規格表示示例

以Da=25mm為例：

- 普通U型螺栓標記為：**U形螺栓 25 JB/ZQ4321-2006**

- 鍍鋅版本標記為：**U形螺栓 25-Zn JB/ZQ4321-2006**。

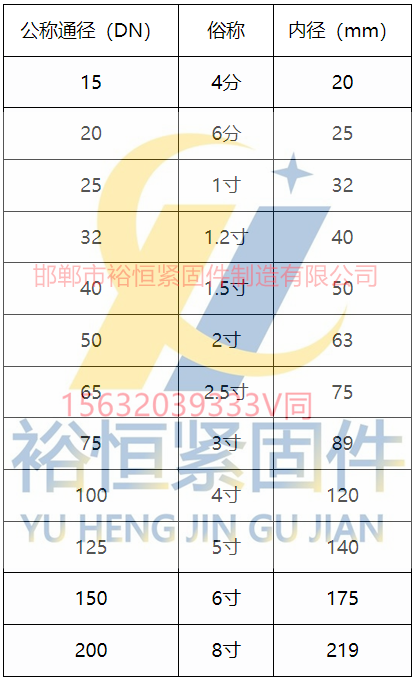

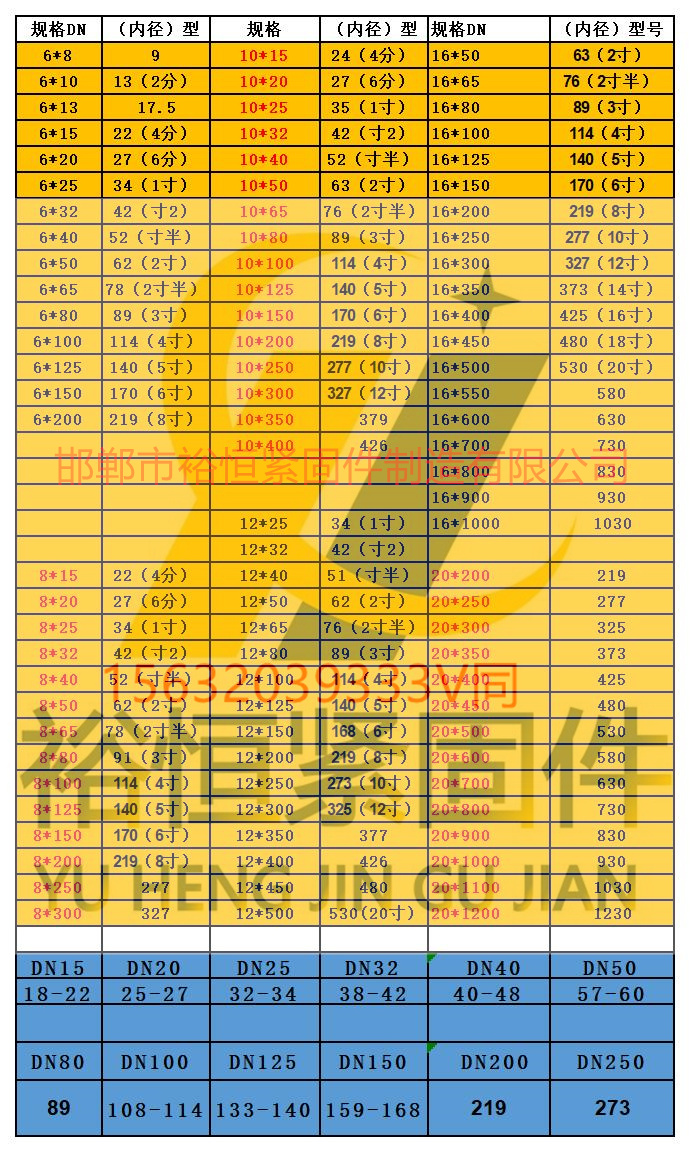

### 3. 常見規格表（部分）

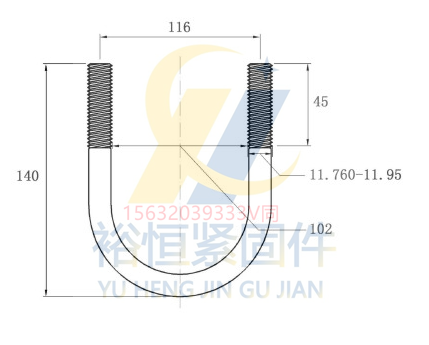

| Da (mm) | R (mm) | d (螺紋) | 總長 (mm) | a (mm) | b (mm) | m (mm) |

|---------|--------|----------|-----------|--------|--------|--------|

| 14      | 8      | M6       | 98        | 33     | 22     | 22     |

| 25      | 14     | M10      | 143       | 44     | 28     | 38     |

| 102     | 53     | M16      | 365       | 93     | 38     | 122    |

| 219     | 112    | M16      | 680       | 152    | 240    | 1075   |

（完整表格可參考行業標準文件）

---

## 三、材質與性能

### 1. 碳鋼材質（Q235A）

- **化學成分**：含碳量≤0.22%，硅≤0.35%，錳≤1.4%，磷、硫含量分等級控制。

- **力學性能**：屈服強度≥235 MPa，抗拉強度370-500 MPa，伸長率≥21%。

- **適用場景**：通用機械、車輛底盤等非腐蝕環境。

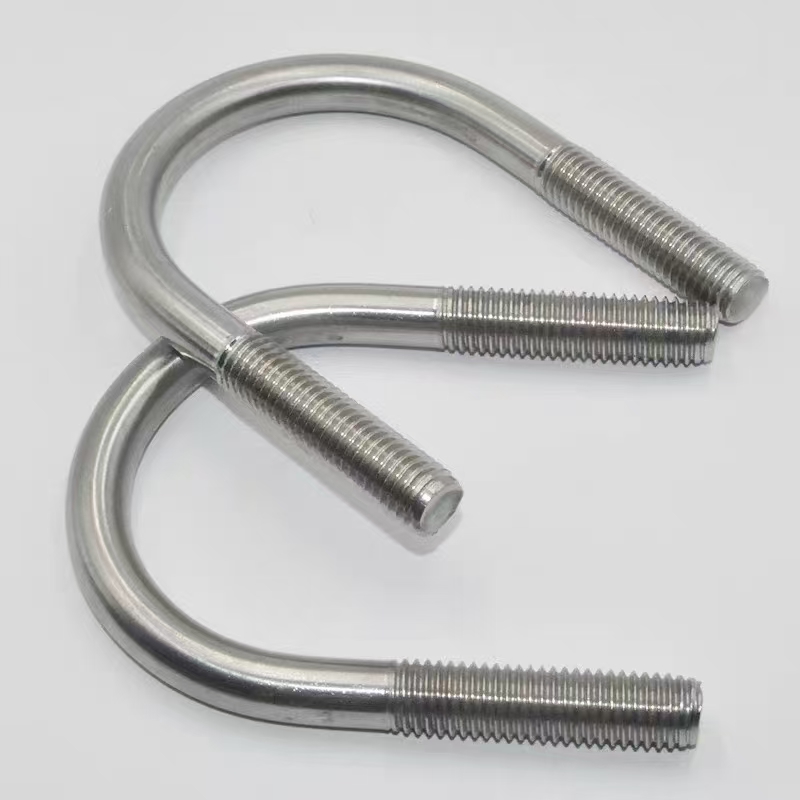

### 2. 不銹鋼材質（如SUS304）

- **化學成分**：鉻15-20%，鎳8-19%，碳≤0.1%，抗腐蝕性強。

- **力學性能**：抗拉強度≥700 MPa，規定非比例伸長應力≥450 MPa。

- **適用場景**：化工、海洋工程等高腐蝕環境。

---

## 四、技術條件與表面處理

1. **螺紋公差**：6g級，滿足通用裝配需求。

2. **表面處理**：

   - **碳鋼**：鍍鋅（白鋅/黃鋅/達克羅）、發黑、熱滲鋅；

   - **不銹鋼**：鈍化或保持本色。

3. **性能等級**：支持4.6、8.8、10.9級（碳鋼）及A2-70、A4-80級（不銹鋼）。

---

## 五、應用場景

U型螺栓的廣泛應用領域包括：

1. **汽車工業**：固定底盤板簧、排氣管；

2. **建筑工程**：管道支架、鋼結構連接；

3. **能源運輸**：輸油/氣管道固定；

4. **船舶與橋梁**：纜索及重型設備錨固。

---

## 六、標準更新與版本差異

- **JB/ZQ 4321-2006**為現行標準，替代了1997/1998版，優化了材料性能要求及標記規則。

- 舊版標記示例為“JB/ZQ 4321-97”，新版統一為“JB/ZQ4321-2006”。

---

## 七、選型建議

1. **按管道外徑選擇**：Da需與實際管徑匹配，避免間隙過大或過緊。

2. **環境適配**：潮濕/腐蝕環境優先選用不銹鋼材質。

3. **載荷要求**：高載荷場景選擇8.8級及以上碳鋼或A4-80不銹鋼。

如需完整規格表或定制參數，可參考標準文件或聯系裕恒緊固件獲取技術支持。
